支撑板Ⅰ、Ⅱ型
|
支撑板Ⅲ型
|
|

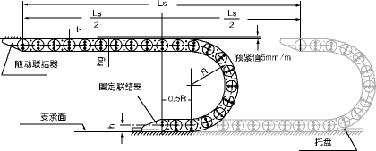

TL型拖链主要参数
|
|
参项/型号
|
TL65
|
TL95
|
TL125
|
TL180
|
|
节距 t
|
65
|
95
|
125
|
180
|
|
弯曲半径 R
|
90
|
115
|
125
|
145
|
185
|
145
|
200
|
250
|
300
|
250
|
300
|
350
|
470
|
500
|
575
|
700
|
750
|
300
|
350
|
450
|
490
|
600
|
650
|
|
拖链最小宽度 Bmix
|
70
|
120
|
120
|
200
|
|
拖链最大宽度 Bmax
|
350
|
450
|
550
|
650
|
|
拖链长度 L
|
由用户按需要自定
|
|
支撑板最大孔径 D1
|
30
|
50
|
75
|
110
|
|
矩形孔 Dmax
|
26
|
46
|
72
|
-
|
1.拖链按照德国技术生产。
2.当需要非标准的弯曲半径或结构与标准有异的拖链时，可与本厂另行协议制造。
3.当拖链超过允许的最大宽度Bmax时，可采用由三条链带平行组成的复合拖链来完成，见下页图示。 |
|
TL型钢制拖链 |
|
|
|
TL系列拖链的主体是由链板（优质钢板镀铬）支撑板（挤拉铝合金）轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便，使用可靠，易拆装，尤其是本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形，不下垂。
由于本产品外观精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床、机械设备在国际市场的竞争能力。
1.拖链可适应最大移动速度40米/分。
2.拖链在最大移动速度时，噪声声压级不大于68分贝。
3.拖链安全使用寿命不小于100万次(往复)。
|
