桥式钢铝拖链

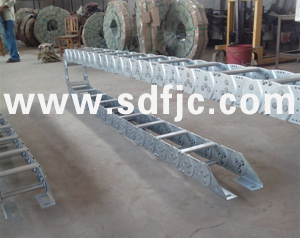

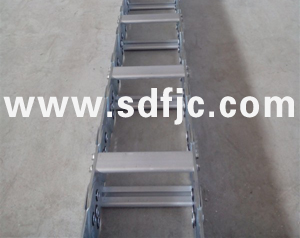

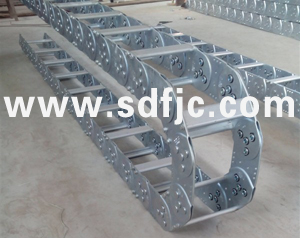

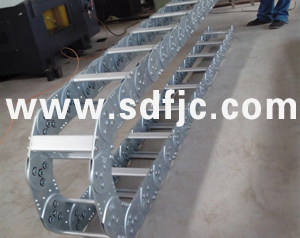

 桥式钢铝拖链 桥式钢铝拖链
 桥式钢铝拖链 桥式钢铝拖链

TL系列金属拖链型号

参项/型号 TL45 TL65 TL95 TL125 TL180 TL225 TL250
节距 45 65 95 125 180 225 250
弯曲半径(可根据客户要求订做) 50 70,90,115
125,145,185
115,145,300,
250,300
200,250,300,350,470,
500,575,700,750
250,300,350,450,
490,600,650
400,450,600,750,
800,850,1000
400,450,500,600,
750,800,1000
拖链最小宽度 35 50 60 80 100 160 190
拖链高度 32 49 75 96 144 200 220
拖链长度 由用户按需求自定
支撑板最大孔径 - 32 50 75 110 146 166
允许不用支撑轮长度 4 5 9 10 10 12 14
形式 ⅠⅡⅢ ⅠⅡⅢ ⅠⅡⅢ ⅠⅡⅢ ⅡⅢ ⅡⅢ


       由于钢铝拖链的展开形状就跟拱桥一样,因此人们也经常称为桥式钢铝拖链,现在的钢铝拖链已经广泛使用在机床上,主要对于电缆、油管、气管、水管、风管上,起牵引和保护作用。也使机床整体看起来更美观。

       桥式钢铝拖链据使用环境和使用要求的不同分为桥式钢制拖链,全封闭钢制拖链,半封闭钢制拖链三种。

       桥式钢铝拖链有45、65、95、125、180、225、250型,拖链宽度可按用户要求定做,弯曲半径从50-800之间。

       钢铝拖链的主体是由链板(优质钢板镀铬)支撑板(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,钢性好不变形,安装方便,使用可靠,易拆装,尤其是本产品采用了高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂。
