打孔式钢铝拖链

打孔式钢铝拖链结构

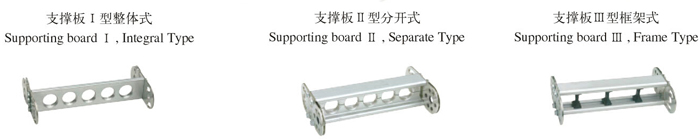

打孔式钢铝拖链支撑板

(1)钢制拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如。

(2)相同系列的钢制拖链的内高、外高、节距相同,钢制拖链内宽、弯曲半径R可有不同的选择。

(3)单元链节由左右链板和上下盖板组成,钢制拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管、水管等放入钢制拖链。

(4)另可提供分隔片,将链内空 间按需要分隔开

打孔式钢铝拖链

打孔式钢铝拖链规格

有TL45、TL65、TL95、TL125、TL180、TL225、TL250型,拖链宽度可按用户要求定做,弯曲半径从50-800之间。

打孔式钢铝拖链用途和特点

(1)适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。

(2)钢制拖链的每一节都能打开,便于安装和维修。运动时噪音低、耐磨,可高速运动。

(3)钢制拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。

(4)其使用行程最大为 40 米,适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的最大直径选择并应达到电缆直径的 10 倍,行程小的可相应选择较小的半径

(5)支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度,是由电缆最大直径决定的.

(6)机床做最大限度运转时,如钢制拖链的宽度超过 300mm ,拖链的长度超过4m 时出于稳定性原因,应考虑选择加大一号规格的拖链。
