TLG型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度为35-150mm, 可任意选用.
TLG型钢制拖链其使用行程最大为32米.适用于所有传动方式.可随意加长和缩短.此外, 可通过改变销轴获得改变弯曲半径.
拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔理为5mm.
链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m进出于稳定性原因,应考虑选择加大一号规格的拖链.
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.
拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.
拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.
|
|
订货举例: 行程11.20m,弯曲半径300mm, 3电缆直径48 3电缆直径28 2软管直径36
|
型号
|
半径
|
长度
|
支撑板宽度
|
固定方式
|
安装形式
|
|
TLG520
|
300
|
6875
|
350
|
D/E
|
“S”
|

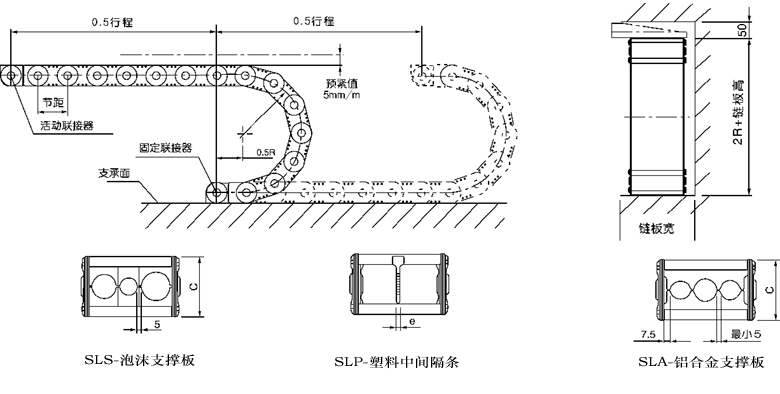

TLG型的多种不同支撑板
TLG铝合金型拖链与一般的拖链不同,它可通过固定的铝型材满足不同要求的需要,支撑板宽或达1200mm,在最高速度和行程速度下,拖链的内部分隔无懈可击,并保证使电缆达到最佳保护。
|
全封闭钢制拖链参数表：
